Guia simples de 5 passos para o projeto de iluminação de fachadas

A fachada é O pulsar da identidade de um edifício. Mas um projeto profissional de iluminação de fachadas é mais do que simplesmente comprar LEDs brilhantes — trata-se de um fluxo de trabalho estruturado que equilibra estética, regulamentações locais de "Céu Escuro" e retorno do investimento a longo prazo.

Na RC Lighting, ajudamos arquitetos e empreiteiros a navegar por este processo. Processo 5-step Desde 2008. Este guia fornece um roteiro prático para ajudá-lo a planejar, simular e instalar iluminação de fachada que resista ao teste do tempo.

Etapa 1 — Desenvolvimento do Conceito

Esta etapa gera a visão e fornece uma razão para a criação do projeto.

Compreendendo os objetivos do cliente

Antes de selecionar qualquer sistema de iluminação, esclareça a finalidade do projeto e considere o potencial de economia de energia. A iluminação se destina principalmente a:

• Estético: Para mostrar beleza e forma.
• Funcional: Para melhorar a segurança e a navegação.
• Com foco na marca: Para melhorar a imagem e promover a marca.

Selecione os pontos arquitetônicos e os elementos específicos da fachada que deseja enfatizar. Outro aspecto a considerar é o ambiente do projeto. Trata-se de um centro urbano, um bairro residencial tranquilo ou até mesmo um grande shopping center? influencia a intensidade da luz e a escolha do CCT.

Esboços iniciais do conceito de iluminação

O próximo passo é visualizar o posição das luzes e seu impacto. Aqui estão algumas camadas de iluminação que podem ser usadas para adicionar interesse e profundidade:

• Iluminação ambiente: Uma fonte de luz típica e difusa.
• Iluminação de destaque: Ilumina elementos significativos ou texturais.
• Logotipo ou iluminação arquitetônicaEm logotipos ou estruturas especiais.

Revisão Regulatória e Ambiental

Trata-se de uma ação muito importante e intransigente.

Regulamentos e licenças locais: As leis e autorizações locais geralmente contêm normas rigorosas quanto à intrusão de luz, luminescência do céu e iluminação de edifícios históricos.

Conformidade com o Dark Sky: Em áreas ambientalmente sensíveis, Conformidade com o Dark Sky, que exige que os projetos sigam princípios que reduzam a poluição luminosa, é frequentemente um requisito.

Restrições de Patrimônio: O edifício precisará de autorização especial se for um edifício classificado como património histórico ou se estiver situado numa área de património histórico.

Avaliação de Materiais e Superfícies

O comportamento da luz depende da uniformidade da superfície das fachadas sólidas. Determine o tipo de parede: pedra, concreto, metal ou vidro. Verifique a refletividade, a textura e a cor. Isso auxilia na seleção da temperatura de cor correlacionada (CCT) e das luminárias adequadas.

Etapa 2 — Projeto Técnico: Escolhendo as Melhores Luminárias de LED para sua Fachada

Assim que o conceito artístico for finalizado, prosseguir para o planejamento técnicoNesta fase, estão envolvidos a escolha dos acessórios e a engenharia.

Seleção de luminárias

É importante considerar a seleção adequada dos acessórios a serem usados ​​para obter o efeito desejado. Obras populares de iluminação de fachada arquitetônica como:

• Arruelas de parede LED para uma distribuição uniforme da luz
• Refletores para criar iluminação de destaque específica.
• Série linear de luminárias.

No processo de seleção, é importante considerar a saída de lúmens, os ângulos de feixe estreitos, incluindo projetores, e a seleção da CCT (temperatura de cor correlacionada). Iluminação de fachada. O desempenho a longo prazo é necessário por Produtos duráveis ​​e eficazes.

Comparação de tipos de luminárias para iluminação de fachadas

Escolher o tipo certo de luminária é fundamental para alcançar o efeito de iluminação desejado. Aqui está uma comparação prática de engenharia:

Esta comparação rápida ajuda você a escolher a luminária certa sem pensar demais. Se você quer uma luz suave e uniforme, opte por arandelas. Se o edifício tiver linhas verticais ou horizontais marcantes, luminárias lineares de fachada são a melhor escolha. geralmente funcionam melhor.

Refletores são ótimos Quando você precisa de potência e cobertura, os holofotes são perfeitos quando você só quer iluminar. Destaque um detalhe arquitetônico marcante. O objetivo é combinar a luminária com o efeito desejado — e não o contrário.

Análise e Simulação Fotométrica

É aqui que o design começa. testado digitalmente e, em seguida, instaladas fisicamente. A distribuição das luzes na fachada é simulada com software especializado. Essa análise é usada para:

• Alterar a distância de montagem, a iluminação da fachada e a distância.
• Maximize os ângulos de mira para evitar pontos de foco intenso.
• Garanta a uniformidade da luz e realce os melhores detalhes arquitetônicos.

Como executar uma simulação

Se você estiver criando sua própria simulação, aqui está o fluxo de trabalho simples que a maioria dos projetistas segue:

• Comece importando desenhos de construção ou um modelo 3D para o software.
• Posicione as luminárias na altura e distância de montagem que você espera usar no local.
• Ajuste os ângulos e a mira do feixe até que a superfície pareça uniforme.
• Realize verificações de uniformidade para garantir que não haja pontos quentes ou áreas escuras.
• Exporte imagens diurnas e noturnas para que todos possam visualizar o resultado final.

Mesmo uma simulação básica pode poupar-lhe muito trabalho de adivinhação e evitar alterações dispendiosas mais tarde.

Projeto Elétrico

Desenvolver projetos elétricos eficazes e sem riscos. O projeto elétrico inclui o traçado da fiação, a tensão e o consumo de energia para a iluminação das fachadas. Inclui também funcionalidades inteligentes, como regulação de intensidade luminosa, programação horária e controlo de cores. Códigos de segurança e construção também são importantes quando Escolhendo a iluminação da fachada design.

Planejamento orçamentário e considerações de custos

O conhecimento da estrutura de custos auxilia no planejamento realista do projeto e na prevenção de estouros orçamentários. Veja o que esperar:

Custos de equipamentos (unidade, valores estimados)

• Luminárias de parede (LED): O preço varia de US$ 80 a US$ 400, dependendo da produção, da marca e dos recursos.
• Luminárias lineares para fachadas: 50 a 250 por metro.
• Luzes de inundação: De US$ 60 a US$ 350, dependendo da potência e do controle do feixe de luz.
• Destaques: De 40 a 200 dólares, dependendo da precisão e da maior produtividade.

Custos de Instalação e Fiação

• Custo da mão de obra: De US$ 50 a US$ 150 por luminária (dependendo da área e da complexidade, é claro, o valor não é sempre o mesmo).
• Instalação de fiação elétrica: De US$ 15 a US$ 40 por metro ou por conduíte.
• Instalação de suportes/acessórios: De US$ 20 a US$ 80 por unidade.
• Impermeabilização e vedação: O custo total do projeto varia entre US$ 200 e US$ 800.

Estimativas de custos de manutenção (anual)

1. Substituição da lente: US$ 50-200 por equipamento (a cada 3-5 anos)
2. Limpeza e inspeção: O preço varia de US$ 300 a US$ 1000, dependendo da altura do prédio e de sua localização.
3. Custo de substituição do driver de LED: De US$ 30 a US$ 100 por motorista (a cada 5 a 7 anos)
4. Atualizações de software (sistemas inteligentes): De US$ 0 a US$ 300 por ano.

Estimativa do custo total do projeto

Em uma fachada de edifício comercial média (1,000 m²):

1. Escolha de orçamento: 15000-30000 (iluminação estática simples)
2. Intervalo médio: US$ 35,000 - 70,000 (bons equipamentos com controles)
3. Premium/Dinâmico: 80,000-150,000+ (equipamentos caros totalmente RGB/DMX)

Etapa 3 — Prototipagem e Maquete

A verificação do projeto é realizada por meio de uma maquete física no local.

Teste no local

Instale dispositivos provisórios para testar o funcionamento em circunstâncias reais. Com base nos resultados:

• Ajuste a faixa de foco do feixe
• Alterar o CCT e modificar a movimentação dos equipamentos (quando necessário).

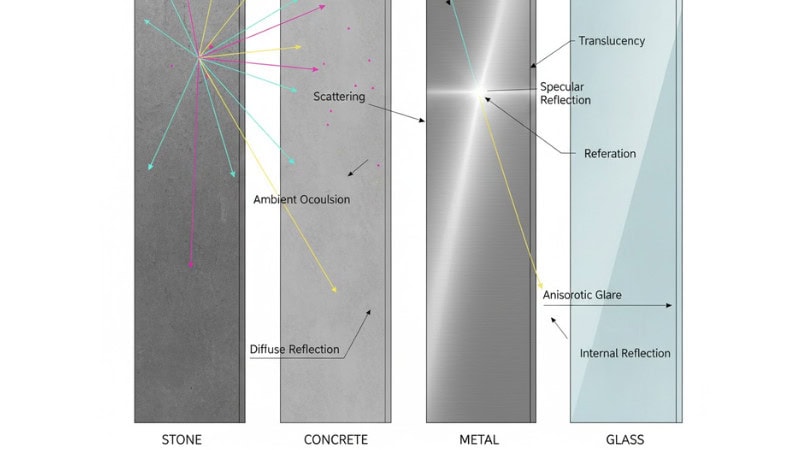

Verificações de interação de materiais

Verifique os níveis de luz nas superfícies alvo (pedra, concreto, vidro ou metal). Verifique:

• Iluminação inadequada; que incomode os espectadores ou os vizinhos.
• Exibição de cores precisa
• Textura melhorada sem achatamento.

Feedback e iteração

Esta é a última oportunidade para fazer alterações significativas em uma solução; a última etapa antes da construção final é a fase de protótipo. Reúna informações com o Cliente e equipe de designers. As alterações necessárias seriam feitas e registradas, e então passaríamos para a fase de instalação em larga escala.

Etapa 4 — Instalação

O projeto final é convertido em um lugar real por meio da etapa de instalação, que pode transformar a aparência do edifício.

Montagem e alinhamento de dispositivos de fixação

Instale todos os acessórios de acordo com o projeto aprovado. Certifique-se de:

• A altura da montagem está adequada.
• Para obter o efeito visual desejado, é necessário um direcionamento preciso, especialmente para luminárias com distribuição óptica controlada.

Conexões Elétricas e Segurança

O mais importante nesta fase é a inovação e a confiabilidade. Os instaladores devem:

• Verifique todos os aterramentos, conexões e fiação.
• Certifique-se de que todas as conexões estejam bem impermeabilizadas e protegidas contra as intempéries.
• Instale os controles, sensores ou temporizadores de iluminação inteligente da fachada conforme programado.

Documentação e Aquisição

Esta etapa desenvolve o guia sobre como dar vida ao projeto. Este pacote completo de documentos é utilizado para convidar empreiteiros elétricos qualificados a apresentarem propostas. Inclui:

Plantas de layoutOs diagramas detalhados incluem a localização de cada acessório, bem como o trajeto dos conduítes e a posição de cada painel de controle.

Esquemas de fiaçãoDiagrama esquemático ilustrativo da fiação dos controles elétricos e das conexões elétricas.

Calendário de jogos: Uma lista de todos os tipos de luminárias, incluindo fabricante, modelo, potência, temperatura de cor correlacionada (CCT), ângulo de feixe e métodos de montagem.

Manual de especificações: Descrição técnica de construção de cada material, acessório e controle, incluindo especificações de desempenho e diretrizes de instalação.

Base do projeto (CA)O documento inclui a descrição do projeto e dá aos contratados a oportunidade de sugerir produtos similares caso os produtos especificados não estejam disponíveis.

Teste Final e Garantia de Qualidade

A verificação é realizada após a instalação. A equipe deve verificar a uniformidade da dispersão da luz e o brilho. Evite a poluição luminosa., testa-se o impacto estético geral exigido.

Após essa verificação, os itens pequenos são deveria ser ajustadoE as configurações finais devem ser registradas para o caso de ser necessária manutenção futura.

Etapa 5 — Planejamento de Manutenção: Como Prevenir a Degradação da Cor e a Falha do Driver

Um plano de manutenção a longo prazo é crucial para garantir os padrões de iluminação. permanecer eficaz ao longo dos anos. Continua o projeto de iluminação Tão brilhante e eficaz anos depois como foi no primeiro dia.

Limpeza e Inspeção de Rotina

As lentes e os acessórios devem ser limpos regularmente. Essa limpeza garante que a sujeira e a fuligem não diminuam o brilho e a eficácia da luz. Inspeções regulares proporcionam uma oportunidade para detectar quaisquer problemas não essenciais. Elas nos permitem superar esses problemas nos estágios iniciais. Isso impede que os problemas se transformem em falhas significativas.

Substituição de luminárias e monitoramento de CCT

Mesmo LEDs de alta qualidade são ligeiramente afetados por mudanças de cor. Eles também sofrem outras alterações ao longo do tempo, um processo chamado envelhecimento. Esse envelhecimento deve ser monitorado com um plano de manutenção. O plano deve incluir substituições ou ajustes oportunos. Isso garante que o projeto permaneça consistente com o original.

Ajustes sazonais ou contextuais

Dependendo das condições variáveis, a iluminação pode ser alterada. Por exemplo, a intensidade das luzes pode ser variada dependendo de a duração da luz do dia durante o ano. Os ângulos de mira também podem variar dependendo da duração da luz do dia ao longo do ano.

5 erros comuns na iluminação de fachadas e como corrigi-los

Antes de começar a instalar qualquer coisa, vale a pena conhecer os erros que aparecem em quase todos os projetos de iluminação de fachada mal concebidos. A maioria deles são: fácil de evitar Assim que você estiver ciente delas. Alguns erros comuns no uso da iluminação de fachada que todo usuário deve evitar:

Temperatura de cor inadequada em edifícios históricos

A pedra e o tijolo parecem duros e artificiais quando usados. Um branco frio de 6500K. Use branco quente de 2700-3000K para manter a textura adequada do material e realçar o caráter natural do edifício.

Arruelas de parede instaladas incorretamente

Arruelas de parede instaladas muito próximas Causam pontos quentes e brilho desproporcional. Aplique a regra de 1/3; as luminárias devem ser instaladas a um terço da altura da parede e devem ser utilizadas lentes assimétricas para obter uma cobertura vertical uniforme.

Uso excessivo de efeitos de cor RGB

A alternância constante de cores em sistemas de iluminação parece amadora em edifícios comerciais ou institucionais. Use luz branca como opção principal e utilize RGB em ocasiões especiais. Transições lentas e sutis.

Instalação de luminárias de baixo IP em ambientes externos

Luminárias externas próprias para uso interno não duram muito. Sempre especifique. IP65-IP67 Para garantir proteção constante contra neve, poeira e corrosão.

Com vista para o brilho excessivo e o excesso de luz.

A dispersão descontrolada de luz incomoda os vizinhos e não está em conformidade com as normas. Para garantir que a luz seja direcionada corretamente, devem ser utilizados protetores, venezianas e um direcionamento preciso. variava apenas na fachada.

Conclusão

Um fluxo de trabalho eficaz para o projeto de iluminação de fachadas é um processo disciplinado de cinco etapas. Essa é uma maneira eficaz de garantir que cada parte, como a seleção da temperatura de cor correlacionada (CCT) e a iluminação final da fachada de LED, contribua para um resultado satisfatório. Uma solução sustentável e eficaz.

Um projeto de iluminação de fachada bem elaborado não se resume apenas à escolha de luminárias brilhantes. Trata-se de planejar toda a jornada, do conceito à instalação. Ao seguir um fluxo de trabalho claro, você evita erros comuns, economiza dinheiro e garante o sucesso do projeto. O resultado final ficou exatamente como você imaginou.

A maneira mais eficaz de garantir que você tenha o maior impacto visual Consiste em planejar a iluminação nas etapas iniciais de um projeto arquitetônico.

Pronto para transformar seu prédio em uma beleza incrível à noite?

Uso Iluminação RC Em seu próximo projeto. Nossa experiência em soluções inovadoras e de alta eficiência para fachadas em LED. garante que sua visão arquitetônica seja concretizada. É prestado de forma atenciosa e impecável, dentro do prazo, dentro do orçamento e construído para ser durável.

Para planejar a noite, marcar uma consulta fale hoje com um especialista da RC Lighting para planejar um projeto e começar.

Perguntas

P1: Qual é o número recomendado de lux para iluminação de fachada?

Geralmente entre 50 e 150 lux, dependendo do material de construção, da altura e da ênfase pretendida.

Q2: A que distância da parede devem ser instaladas as arruelas de parede?

Aplique a regra de 1/3: um terço da altura da parede é a distância até a iluminação uniforme.

Q3: Qual é o CCT necessário em um hotel, shopping center ou prédio de escritórios?

Hotéis: 2700-3000K, Shoppings: 3000-3500K, Escritórios: 3500-4000K.

Q4: Como evitar a poluição luminosa?

Utilize sistemas ópticos especializados (como feixes assimétricos) para garantir que a luz seja direcionada apenas para a superfície do edifício. Adicionar protetores ou snoots aos seus refletores também reduz significativamente a poluição luminosa.

Q5: DMX ou DALI, na batalha dos sistemas de controle, qual vence?

DMX para efeitos de cor dinâmicos; DALI para integração com edifícios e controle preciso da intensidade da luz branca.
